Слаботочная сеть — это кабельная система для передачи сигнала интернета, телевидения и телефонии. Грамотно спроектированная разводка избавляет от кучи проводов, обеспечивает стабильную связь в любой комнате и облегчает дальнейшее обслуживание.
Планирование слаботочной сети
Перед прокладкой кабелей определите расположение розеток. Составьте план квартиры, отметьте, где будут стоять телевизоры, компьютеры, роутер, телефонные аппараты. Желательно предусмотреть розетки в каждой комнате: даже если сейчас она не нужна, в будущем пригодится.

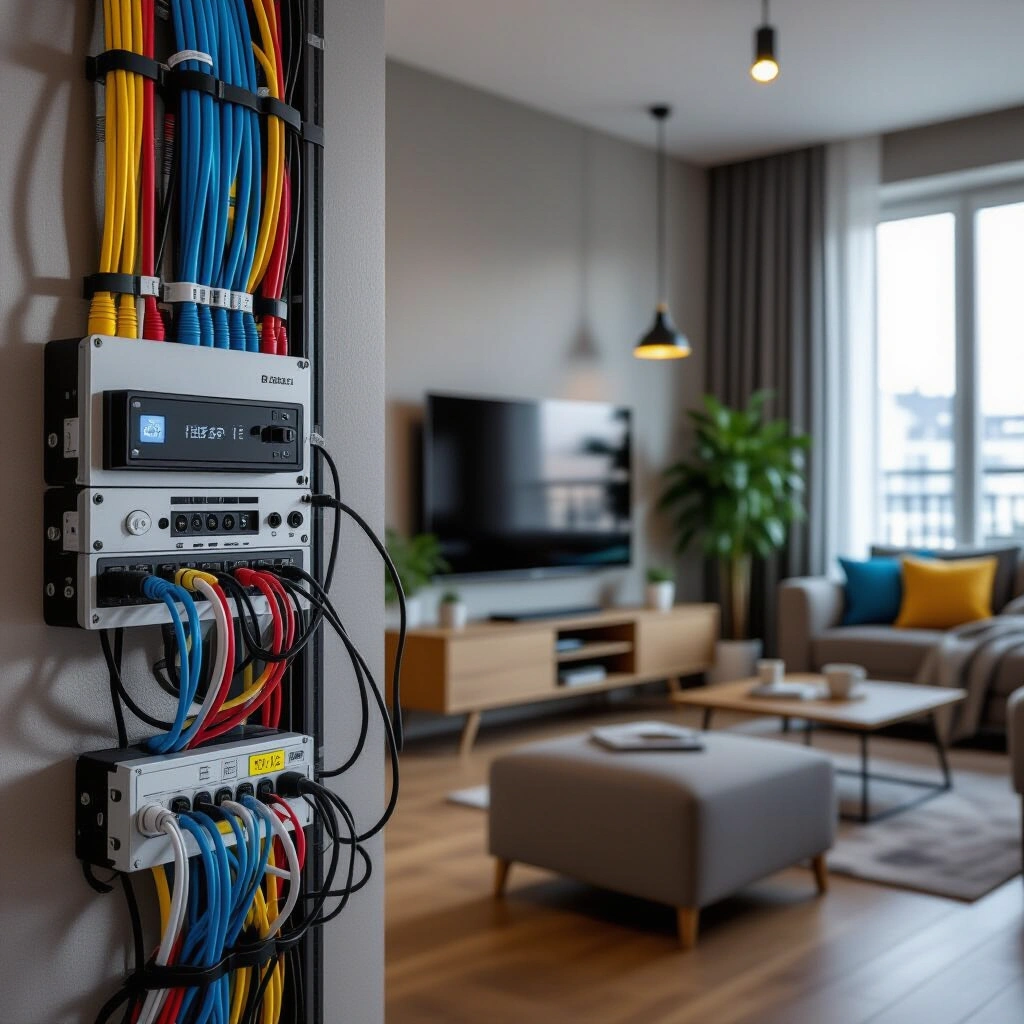

Все слаботочные линии лучше свести в единый узел — слаботочный щиток. Оптимально разместить его возле входной двери или в прихожей, чтобы туда заходил кабель от провайдера. В щитке монтируют патч-панель или просто оставляют запас кабеля для коммутации.
Кабели и материалы
- Интернет — витая пара категории 5e или 6 (мин. 4 пары). Для квартиры достаточно 5e, но если бюджет позволяет, берите кат. 6 — она стабильнее на больших скоростях.
- Телевидение — коаксиальный кабель RG-6 или RG-11. RG-6 гибче и проще монтируется.
- Телефония — телефонный кабель с 2–4 жилами (например, КВК-П или UTP с использованием одной пары).
Купите также подрозетники, розетки для слаботочных линий (RJ-45, коаксиальные, RJ-11) и кабель-каналы. Для скрытой проводки используйте гофрорукав, чтобы легко заменить кабель при повреждении.
Правила прокладки
Слаботочные линии нельзя прокладывать вместе с силовыми проводами в одном штробе или гофре — это создаёт помехи. Держите расстояние не менее 10–15 см от силовых кабелей (особенно от проводов к розеткам и освещению). Пересекать их можно только под прямым углом.
Соблюдайте радиус изгиба: для витой пары он должен быть не менее 8 диаметров кабеля. Затягивайте кабели без резких натяжений. В слаботочном щитке оставляйте запас длины 1–1,5 метра на каждый канал.
Подключение интернета, ТВ и телефона
После прокладки кабелей займитесь коммутацией. Для интернета обожмите витую пару коннекторами RJ-45 по схеме 568B. Лучше использовать специальные розетки, куда кабель заводится с инструментом или без него — это надёжнее, чем скрутки.
Для ТВ коаксиальный кабель подключите через разъёмы F-connector или соединители. Телефонию можно завести на ту же розетку, что и интернет, если используется комбинированный модуль. Или установите отдельную телефонную розетку.
Схема в одной квартире
Самый простой вариант — подключить все комнатные розетки к патч-панели в щитке, а затем от роутера коммутировать нужные порты. Если роутер стоит в прихожей, от него идут патч-корды к панели. Для ТВ можно поставить делитель (сплиттер) на нужное число выходов.
Для бесперебойной работы интернета используйте питание роутера через бесперебойник (ИБП) в щитке. Тогда при отключении электричества связь сохранится.
Итоги
Слаботочная разводка — это несложная, но ответственная задача. Не экономьте на кабелях и розетках, продумайте схему заранее, и вы забудете о проблемах с интернетом, телевидением и телефоном на долгие годы. При необходимости доверьте монтаж профессионалам — они сделают аккуратно и быстро.
